PROD CAS 1700

Описание

PROD CAS 1700 – жылжымалы техника мен адамдар арасындағы соқтығысудың алдын алуға арналған, жоғары дәлдікті UWB позициялау технологиясына негізделген «Антинаезд» жүйесінің жабдықтар жиынтығы. Жиынтық кез келген жылжымалы техникаға жарайды: қойма штабеллерлері мен жүк тиегіштерден бастап ірі самосвалдар мен экскаваторларға дейін.

Негізгі артықшылықтар

Қауіпті жақындауды ерте анықтау үшін жоғары дәлдікті UWB‑позициялау.
Жеке және көлік белгілері (tag) арқылы адамдар мен техниканы бақылау.
Әртүрлі марка мен модельдегі аралас техника паркіне оңай бейімделеді.
RealTrac серверімен және EMESRT 9-деңгейіне дейінгі қауіпсіздік жүйелерімен толық интеграция.
Тапсырыс берушінің талаптарына сай аймақтарды, логиканы және сценарийлерді кеңінен бейімдеу мүмкіндігі.

Мақсаты мен қолдану салалары

PROD CAS 1700 қоймаларда, өнеркәсіптік алаңдарда, карьерлерде, цехтарда және адамдар мен техника бірге жұмыс істейтін кез келген аумақта техника қозғалысының қауіпсіздігін арттырады.

Жүйе әрбір машинаның айналасында қауіпсіздік аймақтарын жасайды және «Антинаезд» жүйесінің белгілерімен жабдықталған басқа техникамен немесе персоналмен соқтығысудың ықтимал қаупі туралы операторға хабарлайды.

Жұмыс істеу принципі

Жүйе ең алдымен UWB технологиясын пайдаланады – ол «Антинаезд» жүйесінің элементтері орнатылған объектілердің орнын жоғары дәлдікпен және өте жылдам анықтауды қамтамасыз етеді.
UHF интерфейсі – алыстан анықтау және техникадағы жиынтықтар мен жеке/көлік белгілері арасындағы техникалық деректермен алмасу үшін қолданылады.
BLE интерфейсі – «кабинадағы/жолаушылар салонындағы адам» функциясын іске асыруға арналған: мұндай белгілер қауіпті жағдайларды есептеу кезінде ескерілмейді, жалған дабылдар азаяды.
Техниканың айналасы аймақтарға (жасыл, сары, қызыл) бөлінеді. Белгілер сары және қызыл аймақтарға кірген кезде, жүйе операторға және белгі иелеріне визуалды және дыбыстық дабылдар береді, қажет болған жағдайда сыртқы жүйелерді іске қосады.

Бағдарламалық мүмкіндіктер мен конфигурация

Қауіпсіздік аймақтарын, дабыл деңгейлерін, релелік шығыстар параметрлерін және жеке/көлік белгілерінің жұмыс логикасын баптауға арналған веб‑конфигуратор.
Техника түрі мен пайдалану жағдайына қарай аймақтардың пішіні мен өлшемдерін икемді реттеу.
Тапсырыс берушінің бірегей талаптарына терең бейімдеу: стандартты емес аймақ геометриясы, ерекше дабыл сценарийлері, қолданыстағы IT және OT жүйелерімен интеграция, реакция мен оқиғаларды сүзудің арнайы алгоритмдері.

Integration with Safety and Control Systems

Full support of the RealTrac server platform:
- configuration and diagnostics of PROD CAS 1700 kits via the server,
- monitoring equipment status in near real time,
- transmission of location data of CAS kits and detected personal/vehicle tags to the server for analysis, reporting, and dispatching.
Integration with external safety and control systems: braking systems, audio‑visual alarms, interlocks, etc.
Support of EMESRT Level 9 Intervention Control – enabling automatic interventions (slow‑down, stop, interlocks) through various systems.
Integration with Nerospec SK equipment is supported to build advanced automatic collision avoidance and risk management solutions.

Оператор мен персоналды хабардар ету режимдері

Сары аймақ – ескерту режимі: PROD VCD 050 экранында объектінің бағытын көрсету, орта деңгейдегі дыбыстық дабыл, белгілерде ескерту.
Қызыл аймақ – төтенше режим: айқын визуалды индикация, жоғары деңгейдегі дыбыс, белгілерде күшейтілген вибрация, сыртқы жүйелер үшін релелік шығыстарды іске қосу.
«Кабинадағы/салондағы адам» функциясы BLE негізінде жұмыс істейді, кабина ішіндегі белгілер қауіпті жағдайларды есептеу кезінде ескерілмейді, бұл жалған дабылдарды айтарлықтай азайтады.

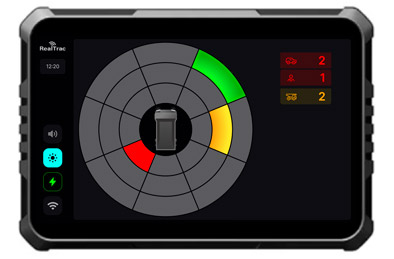

PROD VCD 050 техникалық сипаттамалары

Параметр	Мәні
Мақсаты	PROD CAS 1700 жиынтығының оператор экраны және есептеу орталығы
Процессор (CPU)	Quad‑Core 64‑bit Cortex‑A55, 2,0 ГГц
Графикалық процессор (GPU)	ARM G52 2EE
Операциялық жүйе	Linux 5.10, Qt 5.15.7
Қорек кернеуі, В	5–36
Байланыс интерфейстері	Ethernet, CAN, RS‑232/RS‑485, цифрлық кіріс/шығыстар
Экран түрі	Сенсорлық басқаруы бар операторлық HMI панелі
Қорғаныс дәрежесі	IP66
Жұмыс температурасы, °C	−20‑дан +70‑қа дейін
Орнату	Оператор кабинасындағы панельге/кронштейнге орнату
Негізгі функциялары	Аймақтарды, белгілерді, күйді көрсету; дыбыс пен жарықтылықты басқару

PROD POINT 520 техникалық сипаттамалары

Параметр	Мәні
Мақсаты	PROD CAS 1700 жиынтығына арналған UWB/UHF/BLE радиомодулі
Қолдайтын технологиялар	UWB (дәл позициялау), UHF (алыс қашықтық), BLE
Байланыс интерфейсі	Ethernet 100Base‑TX
Қорек	48 В PoE (қосымша 5–30 В DC)
Қуат тұтынуы, Вт	3‑ке дейін
Қорғаныс дәрежесі	IP67
Жұмыс температурасы, °C	−40‑тан +50‑ге дейін
Габариттері, мм	Шамамен 164 × 149 × 76
Салмағы, кг	Шамамен 0,5
Индикация	Қорек, желі, BLE және микробағдарлама жаңарту режимі үшін LED жарықдиодтары
Орнату	Техниканың рамасына/кузовына, бақыланатын аймақтар бойымен
