PROD TAG 411 - жер асты жұмыстарға арналған жеке тег, ол дәл UWB-позициялауды және RealTrac Антинаезд жүйесін бір шағын құрылғыда біріктіреді, дулығаға немесе шам сымына бекітіледі, бес түрлі дабыл мен хабарламаларға арналған жарық және қатты дыбыстық индикацияны қамтамасыз етеді, білезіктермен және арнайы киім белгілерімен екіжақты BLE байланысын, құлауды және қозғалыстың болмауын тіркейді және жоғары ылғалдылық, шаң, температура мен қысым ауытқулары жағдайында фонарь аккумуляторынан кемінде бір ауысым жұмыс істеуге есептелген, IP67 деңгейіне дейінгі қорғаныс дәрежесімен және жарылысқа қарсы орындауда шығаруға мүмкіндікпен.

PROD TAG 411 туралы негізгі ақпарат

• Екі міндетке арналған бір тег: персоналды дәл UWB-позициялау және техникамен қауіпті жақындасуды бақылау үшін RealTrac Антинаезд жүйесінде жұмыс.

• Дәл позициялаудың ұлғайтылған қашықтығы: жұмыс диапазонында жоғары дәлдікті сақтай отырып, қолжетімді нүктелер мен CAS антенналарынан 100 м-ге дейін.

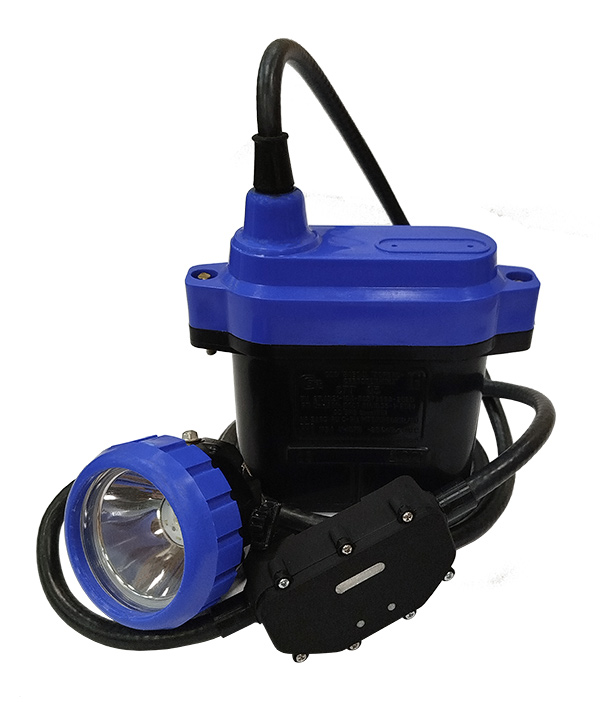

• Эргономикасы ойластырылған: тег дулығаның бүйірлік тесігіне және шам сымына бекітіледі, жабдықты іс жүзінде ауырлатпайды және жұмысқа кедергі келтірмейді.

Кеншілер үшін максималды көрнекілік

• Жарық индикациясы жарықты алға немесе аяқ астына бағыттайды, сондықтан сигналдар дулығадағы жұмысшыға анық көрінеді, тек айналадағы адамдарға ғана емес.

• Жарық пен дыбыстың бес түсінікті режимі: ғаламдық дабыл, қауіпті аймаққа кіру, Антинаезд қызыл және сары аймақтары, сондай-ақ жеке хабарламалар.

• Дыбыстық сигналдар PROD TAG 210 / PROD TAG 730 әрекеттегі тегтерінің деңгейіндегі қаттылыққа ие, шуыл көп тау-кен өндірістерінде жақсы естіледі.

Зияткерлік қауіпсіздік функциялары

• Құлауды және ұзақ уақыт қозғалыссыз болуды тіркеу - жүйе диспетчер назарын ықтимал оқиғаға автоматты түрде аудара алады.

• Қызметкердің қозғалыс маршрутын позициялау жүйесінде дәлірек салу үшін кіріктірілген қадамөлшегіш арқылы қадамдар мен қозғалыс туралы деректерді беру.

• Арнайы киімдегі білезіктер және белгілермен екіжақты BLE байланыс: дабылды растау, техниканың көріну аймағындағы адамдардың болуын бақылау.

Шахтаның нақты жағдайларында сенімді

• Қиыр Солтүстіктен бастап терең ыстық қазбаларға дейін жұмыс істеуге бейімделген: төмен және жоғары температура, жоғары ылғалдылық, қысымның ауытқуы.

• Қорғаныс дәрежесі кемінде IP67, конструкция фонарь сымының үнемі иілуіне, шаң мен ылғалға есептелген.

• Корпус тұжырымдамасы өнеркәсіптік қауіпсіздік талаптарына сәйкес маңызды болатын шахталар үшін жарылысқа қарсы орында шығаруға мүмкіндік береді.

Қолданыстағы инфрақұрылымға біріктіру

• Шахталық шам аккумуляторынан қоректенеді, фонарьдың ауысымдық жұмыс уақыты айтарлықтай қысқармайды.

• Тек зоналық позициялау жеткілікті болған жағдайда, электрониканы тікелей фонарь аккумулятор бөлігіне орнату мүмкіндігі.

• RealTrac Позициялау және RealTrac Антинаезд өнімдерімен үйлесімді, жер асты өндіру үшін бірыңғай қауіпсіздік экожүйесін қалыптастырады.

Техникалық сипаттамалар

Параметр	Мәні
Құрылғы түрі	Дулыға/шам сымы үшін жеке тег (трекер)
Қолдайтын жүйелер	RealTrac Позициялау, RealTrac Антинаезд
Позициялау түрлері	Дәл (UWB), зоналық (BLE, UHF)
Дәл позициялау технологиясы	UWB, IEEE 802.15.4-2011 UWB
Зоналық технология	BLE, UHF (ISM 868 МГц / 2.4 ГГц)
UWB жұмыс қашықтығы	Қолжетімді нүктеден 100 м-ге дейін
Зоналық позициялау арақашықтығы	BLE/UHF арқылы қолжетімді нүктелер арасында 200-300 м-ге дейін (шахта)
Жұмыс жиілік диапазоны	868 МГц, 2.4 ГГц, 3-7 ГГц
Радиостандарттар	IEEE 802.15.1 (BLE), ISM, IEEE 802.15.4-2011 UWB
Таратқыш қуаты	ISM 20 dBm-ге дейін, UWB -41.3 dBm/МГц
Антенналар	Ішкі (UHF, BLE, UWB)
Қоректену көзі	Шахталық шам аккумуляторы, 3-12 В
Жұмыс уақыты	Үздіксіз UWB-позициялауда >= 12 сағ
Қорғаныс дәрежесі	IP67
Корпус материалы	Мөлдір емес пластик
Жарылысқа қарсы қорғаныс	Конструкциясы 1-аймақ, G үшін орындауға мүмкіндік береді (сертификаттау бөлек)
Жұмыс температура диапазоны	-40...+50 C
Салыстырмалы ылғалдылық	90-100% дейін (тазарту забойлары)
Соққыға төзімділік	Биіктіктен құлау (құлау детекторы)
Габариттері	110 x 40 x 25 мм
Масса	< 0.1 кг
Бекіту	Дулығаның бүйірлік тесігіне; әртүрлі диаметрлі шам сымына
Жарық индикациясы	5 режим (ғаламдық дабыл, қауіпті аймаққа кіру, Антинаезд қызыл аймағы, Антинаезд сары аймағы, жеке хабарламалар)
Дыбыс индикациясы	5 режим, жарықпен синхронды
Виброиндикация	Жоқ (дулыға арқылы тиімсіз)
Датчиктер	Акселерометр, қадамөлшегіш (қозғалыстың болмауы, құлау, траекторияны нақтылау)
Түйме	1 дөңес батырма: қысқа басу - хабарламаларды растау; 3 с-қа дейін - дабыл
Тагылатын құрылғылармен байланыс	Арнайы киімдегі білезіктер және BLE белгілерімен екіжақты BLE байланыс

RealTrak соқтығысуға қарсы жүйесі үшін қолдау көрсетілетін тасымалдау жабдығы

PROD CAS 1600
PROD CAS 1700
