PROD CAS 1700
PROD CAS 1700 es un kit de hardware de sistema Anticolisión diseñado para evitar colisiones entre equipos móviles y personas, basado en posicionamiento UWB de alta precisión. El kit es adecuado para cualquier tipo de máquina móvil: desde apiladores y carretillas elevadoras hasta grandes camiones y excavadoras.
Ventajas clave
-
Posicionamiento UWB de alta precisión para una detección temprana de aproximaciones peligrosas.
-
Control de personas y vehículos mediante tags personales y de vehículo.
-
Listo para su implementación en flotas mixtas sin depender de marcas o modelos concretos.
-
Integración extremo a extremo con el servidor RealTrac y sistemas de seguridad hasta EMESRT Nivel 9.
-
Amplia capacidad de personalización de zonas, lógica y escenarios según los requisitos del cliente.
Finalidad y aplicaciones
PROD CAS 1700 mejora la seguridad de los movimientos y maniobras de los vehículos en almacenes, plantas industriales, minas a cielo abierto, talleres y cualquier área donde trabajen conjuntamente personas y máquinas.
El sistema crea un conjunto de zonas de seguridad alrededor de cada máquina y alerta al operador sobre riesgos de colisión con otros vehículos o con personal equipado con tags del sistema Anticolisión.
Principio de funcionamiento
-
El sistema utiliza principalmente tecnología UWB, que proporciona la máxima velocidad de respuesta y alta precisión en la localización de objetos equipados con componentes del sistema Anticolisión.
-
UHF se emplea para la detección a larga distancia y el intercambio de datos técnicos entre los kits instalados en los equipos y los tags personales/de vehículo.
-
BLE se utiliza para la función de «persona en cabina/compartimento de pasajeros»: estos tags se excluyen del cálculo de situaciones de peligro para evitar falsas alarmas.
-
El espacio alrededor de la máquina se divide en zonas (verde, amarilla, roja). Cuando los tags entran en las zonas amarilla y roja, el sistema genera alarmas visuales y sonoras para el operador y los portadores de tags, y puede activar sistemas externos.
Capacidades de software y configuración
-
Configurador web para ajustar zonas de seguridad, niveles de alerta, parámetros de relés y lógica de funcionamiento de tags personales y de vehículo.
-
Configuración flexible de la forma y tamaño de las zonas según el tipo de equipo y las condiciones de operación.
-
Profunda personalización según los requisitos específicos del cliente: geometrías de zona no estándar, escenarios especiales de alerta, integración con sistemas IT y HSE existentes y algoritmos personalizados de reacción y filtrado de eventos.
Integración con sistemas de seguridad y control
-
Soporte completo de la plataforma de servidor RealTrac:
-
configuración y diagnóstico de los kits PROD CAS 1700 a través del servidor,
-
monitorización del estado del equipo en tiempo casi real,
-
transmisión de datos de ubicación de los kits CAS y de los tags personales/de vehículo detectados al servidor para análisis, informes y despacho.
-
-
Integración con sistemas externos de seguridad y control: sistemas de frenado, señalización audiovisual, enclavamientos, etc.
-
Soporte del concepto EMESRT Nivel 9 (Intervention Control): posibilidad de aplicar intervenciones automáticas (reducción de velocidad, parada, enclavamientos) a través de distintos sistemas.
-
Se admite la integración con equipos de Nerospec SK para crear soluciones avanzadas de prevención automática de colisiones y gestión de riesgos.
Modos de alerta para operador y personal
-
Zona amarilla – modo de aviso: indicación direccional en PROD VCD 050, alarma sonora de intensidad media y notificaciones en los tags.
-
Zona roja – modo de emergencia: indicación visual intensa, sonido de alta intensidad, vibración fuerte en los tags y activación de salidas de relé para sistemas externos.
-
Función «persona en cabina/compartimento de pasajeros», basada en BLE, que excluye los tags dentro de la cabina de los cálculos de riesgo, reduciendo notablemente las falsas alarmas.

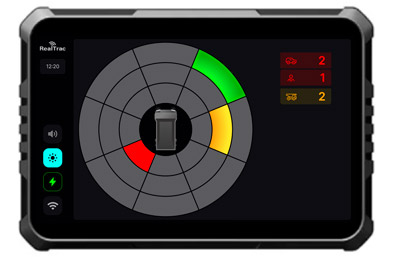

Especificaciones técnicas de PROD VCD 050
| Parámetro | Valor |
|---|---|
| Función | Pantalla del operador y centro de cómputo del kit PROD CAS 1700 |
| CPU | Quad‑Core Cortex‑A55 de 64 bits, 2,0 GHz |
| GPU | ARM G52 2EE |
| Sistema operativo | Linux 5.10, Qt 5.15.7 |
| Tensión de alimentación, V | 5–36 |
| Interfaces de comunicación | Ethernet, CAN, RS‑232/RS‑485, entradas/salidas digitales |
| Tipo de pantalla | Panel HMI con control táctil |
| Grado de protección | IP66 |
| Temperatura de operación, °C | De −20 a +70 |
| Montaje | En panel/soporte dentro de la cabina del operador |
| Funciones principales | Visualización de zonas, tags y estado; control de sonido y brillo |
Especificaciones técnicas de PROD POINT 520
| Parámetro | Valor |
|---|---|
| Función | Módulo de radio UWB/UHF/BLE para el kit PROD CAS 1700 |
| Tecnologías soportadas | UWB (posicionamiento preciso), UHF (canal de largo alcance), BLE |
| Interfaz de comunicación | Ethernet 100Base‑TX |
| Alimentación | PoE 48 V (opcional 5–30 V CC) |
| Consumo de potencia, W | Hasta 3 |
| Grado de protección | IP67 |
| Temperatura de operación, °C | De −40 a +50 |
| Dimensiones, mm | Aprox. 164 × 149 × 76 |
| Peso, kg | Aprox. 0,5 |
| Indicaciones | LEDs de alimentación, red, BLE y modo de actualización de firmware |
| Montaje | Sobre el chasis/carrocería del vehículo, alrededor de las zonas controladas |
Equipos de transporte compatibles con el sistema de detección de colisiones RealTrac
- PROD CAS 1500
Etiquetas personales compatibles
- PROD TAG 210
- PROD TAG 410
- PROD TAG 411
- PROD TAG 720
- PROD TAG 730
