Позиционирование персонала и транспорта, предотвращение наездов и передача данных для карьеров, разрезов и территорий открытой горной добычи


RealTrac «Карьер» – Многофункциональная система безопасности (МФСБ) для решения задач по обеспечению требований по промышленной безопасности на объектах открытой горной добычи полезных ископаемых.

Решение RealTrac «Карьер» позволяет в режиме реального времени определять местоположение (позиционировать) горнорабочих и горной техники, а также осуществлять функцию предотвращения столкновений передачи данных и телеметрии.

Данное решение соответствует требованиям приказа №599 от 11.12.2013 и правилам безопасности при ведении горных работ и переработке твердых полезных ископаемых.


Позиционирование в открытой горной добыче. Требования законодательства


Пункт 597. При использовании средств позиционирования для обеспечения безопасной эксплуатации технологического транспорта и добычного оборудования, контроля скоростных режимов и взаимного расположения горнотранспортных средств и исполнительных механизмов соблюдаются следующие условия:

  • непрерывная передача координат и скоростей движения в диспетчерский пункт с отображением навигационных параметров на терминалах операторов;
  • точность позиционирования.

При этом точность позиционирования должна составлять:

  • для карьерного автомобильного транспорта и бульдозеров - не более 3 м;
  • для железнодорожного транспорта - не более 1 м;
  • для исполнительных механизмов буровых станков и добычного оборудования - не более 0,1 м;
  • для персонала - не более 3 м.

Персонал, находящийся на объекте ведения горных работ, должен быть оснащен индивидуальными средствами позиционирования с непрерывной передачей местоположения персонала в диспетчерский пункт.

Программное обеспечение должно обеспечивать своевременную сигнализацию и оповещение персонала об опасности столкновений, возможных наездов, приближении к опасным зонам, нарушений технологических параметров и режимов эксплуатации горнотранспортного оборудования.

Приказ от 11 декабря 2013 г. N 599 Об утверждении федеральных норм и правил в области промышленной безопасности "Правила безопасности при ведении горных работ и переработке твердых полезных ископаемых"

Штрафы за нарушение правил промышленной безопасности

За нарушение требования промышленной безопасности или условия лицензии на осуществление видов деятельности в области промышленной безопасности опасных производственных объектов предусмотрен штраф:

  • гражданину – от 2 тыс. до 3 тыс. руб.;
  • должностному лицу – от 20 тыс. до 30 тыс. руб.;
  • юридическому лицу и индивидуальному предпринимателю – от 200 тыс. до 300 тыс. руб.

Вместо штрафа суд может назначить:

  • должностному лицу – дисквалификацию на срок от 6 месяцев до 1 года;
  • юридическому лицу и индивидуальному предпринимателю – административное приостановление деятельности на срок до 90 суток.

Многофункциональная система безопасности RealTrac "Карьер"
для повышения уровня безопасности и эффективности добычи состоит из следующих продуктов:



RealTrac Позиционирование

Продукт предназначен для определения местоположения горнорабочих, горной техники и других объектов в различных зонах ведения открытых горных работ, с использованием различных радиотехнологий.

Решаемые задачи


Контроль местоположения горнорабочих на территории карьера или разреза

Контроль местоположения горнорабочих на территории карьера или разреза

Диспетчер в режиме реального времени может получить как данные о текущем местоположении всех горнорабочих или горной техники, так и сведения о пути пройденном контролируемым объектом за заданный период.

Контроль уровней доступа горнорабочих

Контроль уровней доступа горнорабочих

Благодаря созданию геозон с разным уровнем доступа диспетчер всегда знает в разрешенной или запрещенной зоне находится тот, или иной горнорабочий. Система отчетов и аналитики позволяет выявлять систематические нарушения уровней доступа и пресекать возможные инциденты.

Контроль рабочего времени и уровней доступа персонала

Контроль рабочего времени, времени, проведенного в геозоне

Система RealTrac позволяет регистрировать время входа/выхода работников в определенную геозону. Это позволяет контролировать их нахождение на определенных участках и в зонах ведения работ. А также оповещать диспетчера или горнорабочего при необходимости покинуть зону. При этом данные о перемещениях, времени нахождения в различных зонах и событиях хранятся на сервере до 10 лет.

Аварийное оповещение горнорабочих

Аварийное оповещение горнорабочих при проведении буровзрывных работ

Система позволяет в режиме реального времени контролировать процесс вывода персонала из опасной зоны, где планируется проводить буровзрывные работы. Также система помогает при эвакуации: затраченное время, траектории движения работников во время объявления эвакуации, и самое главное – определение текущего местоположения работников, которые не смогли вовремя добраться до безопасных точек сбора.

Эвакуация и обнаружение горнорабочих застигнутых аварией

Эвакуация и обнаружение горнорабочих застигнутых аварией

Система позволяет в режиме реального времени контролировать процесс эвакуации: затраченное время, траектории движения горнорабочих при эвакуации и, самое главное – определение текущего местоположения работников, которые не смогли вовремя добраться до безопасных точек сбора.


Преимущества мониторинга горнорабочих

Преимущества продукта RealTrac Позиционирование для открытой горной добычи:


Обеспечение требований законодательства и РосТехНадзора

Позволяет обеспечить соблюдение требований законодательства и правил промышленной безопасности при ведении горных работ и закрыть требования РосТехНадзора

Использует существующую на карьере или разрезе инфраструктуру

Использует существующую на карьере или разрезе инфраструктуру

Оборудование встраивается в шахтный светильник горнорабочего

Оборудование встраивается в шахтный светильник и горнорабочему не требуется носить дополнительное оборудование

Модульная система промышленной безопасности

Модульность системы RealTrac позволяет добавлять функционал по мере необходимости

Переход от зонального или глобального позиционирования к гибридному позиционированию без кардинальных изменений, благодаря единой инфраструктуре

Переход от зонального или глобального позиционирования к гибридному позиционированию без кардинальных изменений, благодаря единой инфраструктуре

Интеграция с помощью открытого протокола (API)

Интеграция с помощью открытого протокола (API), позволяет передавать данные в системы кадрового учета, АСУ ТП и другие системы горнодобывающего предприятия


Принцип работы и компоненты

Позиционирование персонала может осуществляться по трем направлениям:

Зональное позиционирование

Зональное позиционирование горнорабочих на огбъекте ведения открытых горных работ

Определение местоположения горнорабочего или техники с точностью до зоны.

  • Точность: +/- 20 метров
  • Дальность радиообнаружения: до 100 метров
  • Конфигурация зоны: от 20 метров до зоны*

* - возможна настройка зон по требованию Заказчика

  • Канал обратной связи: BLE или другой протокол передачи данных*

* - Под требования Заказчика

  • Ограничения: Работа только в зоне радиовидимости точек доступа
  • Затраты на внедрение: низкие

Глобальное позиционирование

Глобальное позиционирование на объекте ведения открытых горных работ

Определение местоположения горнорабочего или техники с точностью до метра.

  • Точность: +/- 1-5 метров
  • Дальность радиообнаружения: не ограничена
  • Конфигурация зоны: от 10 м2
  • Канал обратной связи: Wi-Fi, LoRa или другой протокол передачи данных*

* - Под требования Заказчика

  • Ограничения: Работа в условиях видимости минимум 4х спутников
  • Затраты на внедрение: низкие

Гибридное позиционирование

Глобальное позиционирование на объекте ведения открытых горных работ

Объединяет в себе преимущества зонального и глобального позиционирования.

  • Точность: +/- 1-5 (20) метров
  • Дальность обнаружения: не ограничена
  • Конфигурация зоны: от 10 м2
  • Канал обратной связи: Wi-Fi, LoRa или другой протокол передачи данных*

* - Под требования Заказчика

  • Ограничения: В помещении работает зональное позиционирование. На открытой территории работает глобальное позиционирование
  • Затраты на внедрение: средние

Оборудование для контроля местоположения горнорабочих и техники в шахте


Тег зонального, глобального или гибридного позиционирования PROD TAG 700/701/800/801 PROD TAG 800 - Гибридный трекер GNSS / RTLS

Персональный тег / Транспортный тег – позволяет определять местоположение и оповещать о входе в опасную зону.

  • Встраивается в фонарь горнорабочего / исполнение в виде отдельного устройства / устанавливается на технику
  • Питание от аккумулятора / бортовой сети горной техники
  • Не влияет на работу других систем оповещения
  • Класс защиты корпуса IP 65, IP 67, PO Exia I Ma X (Опционально)

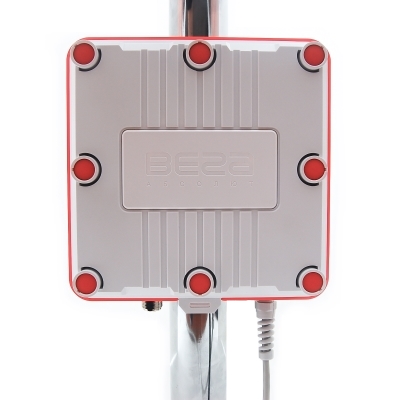

Карьерная точка доступа PROD POINT 1000

Шахтная точка доступа PROD POINT 1000 Исполнение нормальное рудничное

Точка доступа – устанавливается в местах, где требуется зональное позиционирование и обеспечивает мониторинг объектов в зоне радиовидимости.

  • Устанавливается в зонах, где требуется зональное позиционирование
  • Питание, как от электрической сети (100-240В), так и с использованием технологии POE
  • Может передавать данные от тегов в систему, в проводном и беспроводном режиме
  • Класс защиты корпуса IP 65, IP 67, PO Exia I Ma X (Опционально)

Программное обеспечение

В состав продукта RealTrac Позиционирование входит серверное и клиентское программное обеспечение.

RealTrac Сервер

  • Вычисление и хранение информации о местоположении тегов
  • Запуск на сервере под управлением свободного программного обеспечения и не требует дополнительного лицензирования
  • Наличие открытого протокола (API) для интеграции с сторонними системами
  • Несколько карьеров и обогатительных комбинатов на одном сервере системы позиционирования

RealTrac Клиент

  • Тонкий клиент, не требует установки дополнительного программного обеспечения на рабочее место диспетчера или руководителя
  • Визуализация текущих данных
  • Аналитика и конструктор отчетов
  • Создание метрик и бизнес-процессов на основе геозон и других возможностей системы
  • Разграничение уровней доступа сотрудников для работы с веб-интерфейсом системы позиционирования
  • Возможность подключаться к удаленному серверу
Скриншот RealTrac Карьер


RealTrac Предотвращение столкновений

Продукт предназначен для снижения количества аварий, связанных со столкновением транспорта и техники, а также наездов техники на горнорабочих в условиях недостаточной или плохой видимости.

Решаемые задачи

Продукт решает задачи в двух направлениях контроля:

Направление: Транспорт-транспорт

Задачи

  • Повышение безопасности движения карьерного транспорта в условиях плохой или недостаточной видимости
  • Сокращение затрат, связанных с простоем и ремонтом карьерной техники в результате столкновения

Функции

  • Фиксация факта опасного сближения транспортных средств и горной техники
  • Оповещение водителя/горнорабочего или оператора о возможности столкновения

Направление: Транспорт-человек

Задачи

  • Способствует снижению уровня травматизма, связанного с наездом горной техники на людей
  • Позволяет производить безопасные маневры карьерной техники при скоплении людей вокруг нее

Функции

  • Фиксация факта опасного инцидента, связанного с наездом на горнорабочего
  • Оповещение о нахождении горнорабочего в опасной зоне

Преимущества предотвращения столкновений и наездов техники на горнорабочих

Что отличает продукт RealTrac Предотвращение столкновений от аналогов:


Контроль 360 градусов вокруг горной техники

Контроль 360 градусов вокруг транспортного средства

Определение расстояния и направления до другого объекта с точностью до 1 метра

Определение расстояния и направления до другого объекта с точностью до 1 метра

RealTrac Предотвращение столкновений - Зоны вид сверху

Три зоны контроля с возможностью задать им любой размер и конфигурацию

Динамические зоны контроля вокруг техники

Динамические зоны контроля вокруг карьерной техники, в зависимости от скорости техники или положения рабочего механизма

Автономная работа, а также с АСУ ТП и другими

Возможность, как автономной работы, так и в составе других систем, использующихся на горнодобывающем предприятии

Малый срок окупаемости

Малый срок окупаемости


Принцип работы и компоненты

Предоставляет ситуативное понимание окружающей обстановки вокруг транспортного средства, выявляя присутствие транспортных средств, людей или объектов внутри ранее определённых зон. Как только какой-нибудь объект, транспортное средство или работник оснащенный тегов с поддержкой системы предотвращения столкновений приближается к ранее определенным зонам, система издает ощутимое, слышимое и видимое предупреждение.

Оповещение может подаваться с помощью:

Звуковое оповещение от техники, включение сирен или гудков

Звуковое оповещение от техники, включение сирен или гудков

Вибрация от персонального тега

Вибрация от тега

Световое оповещение от персонального тега

Мигание шахтного фонаря

Мигание фар техники или включение других устройств визуального оповещения

Мигание фар техники или включение других устройств визуального оповещения

Интенсивность оповещения может быть настроена в зависимости от зоны контроля.


Оборудование для горнорабочих


PROD TAG 800 - Гибридный трекер GNSS / RTLS

Персональный тег (трекер) PROD TAG 801 - выдается горнорабочим и с его помощью определяется местоположение относительно транспортного средства с установленными антеннами системы предотвращения столкновений. Тег выполнен в виде отдельного носимого устройства.


Оборудование для транспортных средств


Дисплей PROD CAS 1000 VOD
PROD CAS 1000 VOD

Дисплей - устанавливается в кабину водителя и служит для визуальной оценки обстановки вокруг транспортного средства, получения оповещений об опасном сближении и контроля состояния системы.

Контрольный блок PROD CAS 1000 VCU
PROD CAS 1000 VCU

Блок контроля - устанавливается на транспорт и вычисляет расстояние от тега до антенн и направление движения тега. Определяет в какой из зон контроля находится тег и в зависимости от этого выводит на дисплей водителя информацию об объектах в различных зонах и включает свето-графические или звуковые сигналы оповещения.

Антенна PROD CAS 1000 VBU
PROD CAS 1000 VBU

Антенна - устанавливается в количестве 4-6 штук в зависимости от размера и конфигурации горной техники и служит для обнаружения персональных тэгов (трекеров) или антенн, установленных на другой технике.


Режим автономной работы



Система имеет встроенное программное обеспечение и обладает абсолютной автономностью от других систем и сети передачи данных.

При реализации канала обратной связи, система может передавать данные о зафиксированных опасных сближениях, столкновениях и другую информацию на сервер системы RealTrac. Это позволяет производить последующий анализ инцидентов и построение отчетов о работе.




RealTrac Промышленная передача данных

Передача данных на разрезе или карьере реализуется с помощью продукта RealTrac Промышленный Wi-Fi. Это позволяет различным сотрудникам работающим на территории карьера получить доступ к следующим системам:


SAP, ERP, CRM и другие системы


SAP, ERP, CRM и другие

Управления горнодобывающим предприятием


Управления горнодобывающим предприятием

АСУ ТП и РСУ


АСУ ТП и РСУ


Управления производственным предприятием


Управления производственным предприятием

RealTrac Локальное позиционирование


RealTrac Позиционирование






Также с помощью продукта появляется возможность, организовать передачу данных от любых систем и использовать все возможности предоставляемые продуктом RealTrac Промышленный Wi-Fi, таких, как автомасштабирование и автоадаптация инфраструктуры, в зависимости от нагрузки и условий эксплуатации.

Преимущества промышленной передачи данных для открытой горной добычи

  • Единая информационная сеть горнодобывающего предприятия
  • Простота доступа к различным системам компании из любой точки
  • Сокращение времени принятия решения при нормальной эксплуатации и в аварийной ситуации

Принцип работы и компоненты

В ключевых точках карьера устанавливаются точки доступа сети Wi-Fi. Точки доступа подключаются о волоконно-оптической линии связи развернутой на территории карьера или с использованием радиомостов. Также к этим линиям связи могут быть подключены и другие компоненты решения RealTrac "Карьер".

Оборудование

Состав продукта RealTrac Промышленный Wi-Fi для открытой горной добычи:

  • Промышленные Wi-Fi точки с классом защиты корпуса IP 65, IP 67 в нормальном рудничном и взрывобезопасном исполнении
  • Промышленные роутеры
  • Сетевое и телекоммуникационное оборудование

Подробнее о продукте RealTrac Промышленный Wi-Fi


Преимущества решения RealTrac "Карьер" для открытой горной добычи, карьеров и разрезов


  • Соответствие требованиям Правил безопасности России и СНГ при ведении открытых горных работ
  • Возможность интеграции с системами диспетчеризации и управления горнотранспортным комплексом и другими системами предприятия
  • Использует существующую инфраструктуру горнодобывающего предприятия
  • Модульность системы RealTrac позволяет добавлять функционал по мере необходимости
  • Интеграция с помощью открытого протокола (API), позволяет передавать данные в системы кадрового учета, АСУ ТП и другие


Продукты от RealTrac Technologies сегодня это:



Количество трекеров использующихся в шахте

500+

Количество трекеров использующихся на карьерах и разрезах

Количество оснащенных шахт

3+

Количество оснащенных карьеров



Наши клиенты



Металлоинвест - Михайловский ГОК

Полиметалл

zapadnaya gold mining limited



Заказать презентацию решения RealTrac "Карьер"









* - обязательные поля








Адрес:

RealTrac Technologies

Россия, 190020, г. Санкт-Петербург,
наб. Обводного канала, д. 223-225

Россия, 123112, г. Москва,
Пресненская Набережная, д. 10С


Телефон: +7 495 118-28-24
Телефон: +7 812 467-39-30

Мы в социальных сетях:

RealTrac Technologies в Вконтакте RealTrac Technologies в LinkedIn RealTrac Technologies в Google+ RealTrac Technologies в Youtube RealTrac Technologies в Instagram


RealTrac Technologies

© RealTrac Technologies 2007 - 2018. Все права защищены.
