Позиционирование горнорабочих в шахте, голосовая связь и предотвращение столкновений для обеспечения промышленной безопасности


RealTrac "Шахта" – Многофункциональная система безопасности (МФСБ) для решения задач по обеспечению требований по промышленной безопасности на объектах подземной горной добычи полезных ископаемых.

Решение RealTrac «Шахта» позволяет в режиме реального времени определять местоположение (позиционировать) горнорабочих и горной техники, а также осуществлять функцию предотвращения столкновений, голосовой связи, передачи данных и телеметрии.

Данное решение соответствует требованиям приказа №599 от 11.12.2013 и правилам безопасности при ведении горных работ и переработке твердых полезных ископаемых.


Позиционирование в шахте. Требования законодательства


Пункт 75. Шахты должны быть оборудованы системами позиционирования и поиска работников, позволяющими контролировать их местонахождение и осуществлять поиск в действующих горных выработках, через завалы горных пород, в том числе при отсутствии электроэнергии. Система позиционирования и поиска работников должна обеспечивать обнаружение местонахождения человека во всех горных выработках с передачей информации диспетчеру и на командный пункт объекта в режиме реального времени. Информация о местонахождении людей в горных выработках должна храниться на шахте не менее одного месяца с даты ее получения. Ответственность за исправность системы позиционирования и сохранность полученной информации возлагается на руководителя объекта.

Пункт: 325 Транспортные машины, эксплуатируемые на шахтах по добыче полезных ископаемых, должны быть оборудованы системами предотвращения столкновений. Система предотвращения столкновений должна обеспечивать своевременное оповещение машиниста о наличии людей и транспортных средств в радиусе траектории движения машины.

Приказ от 11 декабря 2013 г. N 599 Об утверждении федеральных норм и правил в области промышленной безопасности "Правила безопасности при ведении горных работ и переработке твердых полезных ископаемых". Изменения от 17.12.2018 вступают в силу 14.03.2019

Штрафы за нарушение правил промышленной безопасности

За нарушение требования промышленной безопасности или условия лицензии на осуществление видов деятельности в области промышленной безопасности опасных производственных объектов предусмотрен штраф:

  • гражданину – от 2 тыс. до 3 тыс. руб.;
  • должностному лицу – от 20 тыс. до 30 тыс. руб.;
  • юридическому лицу и индивидуальному предпринимателю – от 200 тыс. до 300 тыс. руб.

Вместо штрафа суд может назначить:

  • должностному лицу – дисквалификацию на срок от 6 месяцев до 1 года;
  • юридическому лицу и индивидуальному предпринимателю – административное приостановление деятельности на срок до 90 суток.

Многофункциональная система безопасности RealTrac "Шахта"
для повышения безопасности и эффективности добычи состоит из следующих продуктов:



RealTrac Позиционирование

Продукт предназначен для определения местоположения горнорабочих, горной техники и других объектов на разных горизонтах, в забоях и выработках шахты с использованием различных радиотехнологий.

Решаемые задачи


Контроль уровней доступа горнорабочих

Контроль уровней доступа горнорабочих

Благодаря созданию геозон с разным уровнем доступа диспетчер всегда знает в разрешенной или запрещенной зоне находится тот, или иной горнорабочий. Система отчетов и аналитики позволяет выявлять систематические нарушения уровней доступа и пресекать возможные инциденты.

Контроль местоположения горнорабочих в выработках шахты

Контроль местоположения горнорабочих в выработках шахты

Диспетчер в режиме реального времени может получить как данные о текущем местоположении всех горнорабочих или горной техники, так и сведения о пути пройденном контролируемым объектом за заданный период.

Контроль рабочего времени и уровней доступа персонала

Контроль рабочего времени и уровней доступа персонала

Система RealTrac позволяет регистрировать время входа/выхода работников в определенную геозону. Это позволяет контролировать их нахождение на определенных горизонтах и в зонах выработки. А также оповещать горнорабочего при необходимости подняться на поверхность. При этом данные о событиях хранятся на сервере до 10 лет.

Аварийное оповещение горнорабочих

Аварийное оповещение горнорабочих

В случае аварийной ситуации система отправляет оповещение всем горнорабочим о необходимости эвакуации. Также с помощью системы можно реализовать управление дополнительными устройствами оповещения: сиренами, аварийным освещением и т.п.

Эвакуация и обнаружение горнорабочих застигнутых аварией

Эвакуация и обнаружение горнорабочих застигнутых аварией

Система позволяет в режиме реального времени контролировать процесс эвакуации: затраченное время, траектории движения горнорабочих при эвакуации и, самое главное – определение текущего местоположения работников, которые не смогли вовремя добраться до безопасных точек сбора.


Преимущества мониторинга горнорабочих

Преимущества продукта RealTrac Позиционирование для шахт и подземной добычи:


Обеспечение требований законодательства и РосТехНадзора

Позволяет обеспечить соблюдение требований законодательства и правил промышленной безопасности при ведении горных работ и закрыть требования РосТехНадзора

Использует существующую в шахте инфраструктуру

Использует существующую в шахте инфраструктуру

Оборудование встраивается в шахтный светильник горнорабочего

Оборудование встраивается в шахтный светильник и горнорабочему не требуется носить дополнительное оборудование

Модульная система промышленной безопасности

Модульность системы RealTrac позволяет добавлять функционал по мере необходимости

Переход от зонального позиционирования к точному позиционированию

Переход от зонального к точному позиционированию без кардинальных изменений, благодаря единой инфраструктуре

Интеграция с помощью открытого протокола (API)

Интеграция с помощью открытого протокола (API), позволяет передавать данные в системы кадрового учета, АСУ ТП и другие системы горнодобывающего предприятия


Принцип работы и компоненты

Позиционирование горнорабочих и техники может осуществляться по двум направлениям:

Зональное позиционирование

Зональное позиционирование горнорабочих в шахте

Определение местоположения горнорабочего или техники с точностью до зоны.

  • Точность: +/- 20 метров
  • Дальность обнаружения: до 100 метров
  • Конфигурация зоны: от 20 метров до горизонта шахты*
    * - возможна настройка зон по требованию Заказчика
  • Затраты на внедрение: низкие

Точное позиционирование

Точное позиционирование горнорабочих в шахте

Определение местоположения горнорабочего или техники с точностью до метра.

  • Точность: до 1 метра
  • Дальность обнаружения: до 75 метров
  • Конфигурация зоны: от 5 м2
  • Затраты на внедрение: средние

Оборудование для контроля местоположения горнорабочих и техники в шахте


Тег зонального или точного позиционирования PRODТег зонального позиционирования PROD TAG 300


Тег зонального или точного позиционирования – позволяет определять местоположение и оповещать о входе в опасную зону.

  • Встраивается в шахтный фонарь / устанавливается на технику
  • Питание от аккумулятора фонаря / бортовой сети горной техники
  • Не влияет на работу других систем оповещения
  • Класс защиты корпуса IP 65, IP 67, PO Exia I Ma X (Опционально)
Шахтная точка доступа PRODPROD POINT 510

Точка доступа – устанавливается в тоннеле шахты и обеспечивает позиционирование объектов в зоне радиовидимости.

  • Устанавливается на перекрестках и ключевых зонах шахты
  • Питание, как от электрической сети (100-240В), так и с использованием технологии POE
  • Может передавать данные от тегов в систему, в проводном и беспроводном режиме
  • Класс защиты корпуса IP 65, IP 67, PO Exia I Ma X (Опционально)

Программное обеспечение

В состав продукта RealTrac Позиционирование входит серверное и клиентское программное обеспечение.

RealTrac Сервер

  • Вычисление и хранение информации о местоположении тегов
  • Запуск на сервере под управлением свободного программного обеспечения и не требует дополнительного лицензирования
  • Наличие открытого протокола (API) для интеграции с сторонними системами
  • Несколько шахт и обогатительных комбинатов на одном сервере системы позиционирования

RealTrac Клиент

  • Тонкий клиент, не требует установки дополнительного программного обеспечения на рабочее место диспетчера или руководителя
  • Визуализация текущих данных
  • Аналитика и конструктор отчетов
  • Создание метрик и бизнес-процессов на основе геозон и других возможностей системы
  • Разграничение уровней доступа сотрудников для работы с веб-интерфейсом системы позиционирования
  • Возможность подключаться к удаленному серверу
Скриншот RealTrac ШАХТА


RealTrac Предотвращение столкновений

Продукт предназначен для снижения количества аварий, связанных со столкновением транспорта и техники, а также наездов техники на горнорабочих в условиях недостаточной или плохой видимости.

Решаемые задачи

Продукт решает задачи в двух направлениях контроля:

Направление: Транспорт-транспорт

Задачи

  • Повышение безопасности движения транспорта в условиях плохой или недостаточной видимости
  • Сокращение затрат, связанных с простоем и ремонтом техники в результате столкновения

Функции

  • Фиксация факта опасного сближения транспортных средств и техники
  • Оповещение водителя/горнорабочего или оператора о возможности столкновения

Направление: Транспорт-человек

Задачи

  • Способствует снижению уровня травматизма, связанного с наездом техники на людей
  • Позволяет производить безопасные маневры техники при скоплении людей вокруг нее

Функции

  • Фиксация факта опасного инцидента, связанного с наездом на горнорабочего
  • Оповещение о нахождении горнорабочего в опасной зоне

Преимущества предотвращения столкновений и наездов техники на горнорабочих

Что отличает продукт RealTrac Предотвращение столкновений от аналогов:


Контроль 360 градусов вокруг горной техники

Контроль 360 градусов вокруг транспортного средства

Определение расстояния и направления до другого объекта с точностью до 1 метра

Определение расстояния и направления до другого объекта с точностью до 1 метра

RealTrac Предотвращение столкновений - Зоны вид сверху

Три зоны контроля с возможностью задать им любой размер и конфигурацию

Динамические зоны контроля вокруг техники

Динамические зоны контроля вокруг техники, в зависимости от скорости техники или положения рабочего механизма

Автономная работа, а также с АСУ ТП и другими

Возможность, как автономной работы, так и в составе других систем, использующихся на горнодобывающем предприятии

Малый срок окупаемости

Малый срок окупаемости


Принцип работы и компоненты

Предоставляет ситуативное понимание окружающей обстановки вокруг транспортного средства, выявляя присутствие транспортных средств, людей или объектов внутри ранее определённых зон. Как только какой-нибудь объект, транспортное средство или работник оснащенный тегов с поддержкой системы предотвращения столкновений приближается к ранее определенным зонам, система издает ощутимое, слышимое и видимое предупреждение.

Оповещение может подаваться с помощью:

Звуковое оповещение от техники, включение сирен или гудков

Звуковое оповещение от техники, включение сирен или гудков

Вибрация от персонального тега горнорабочего

Вибрация от тега

Свет и мигание шахтного фонаря

Мигание шахтного фонаря

Мигание фар техники или включение других устройств визуального оповещения

Мигание фар техники или включение других устройств визуального оповещения

Интенсивность оповещения может быть настроена в зависимости от зоны контроля.


Оборудование для горнорабочих


Персональный тег (трекер) PROD

Персональный тег (трекер) PROD - выдается горнорабочим и с его помощью определяется местоположение относительно транспортного средства с установленными антеннами системы предотвращения столкновений. Тег может быть, как встроен в шахтный фонарь, так и выполнен в виде отдельного носимого устройства.


Оборудование для транспортных средств

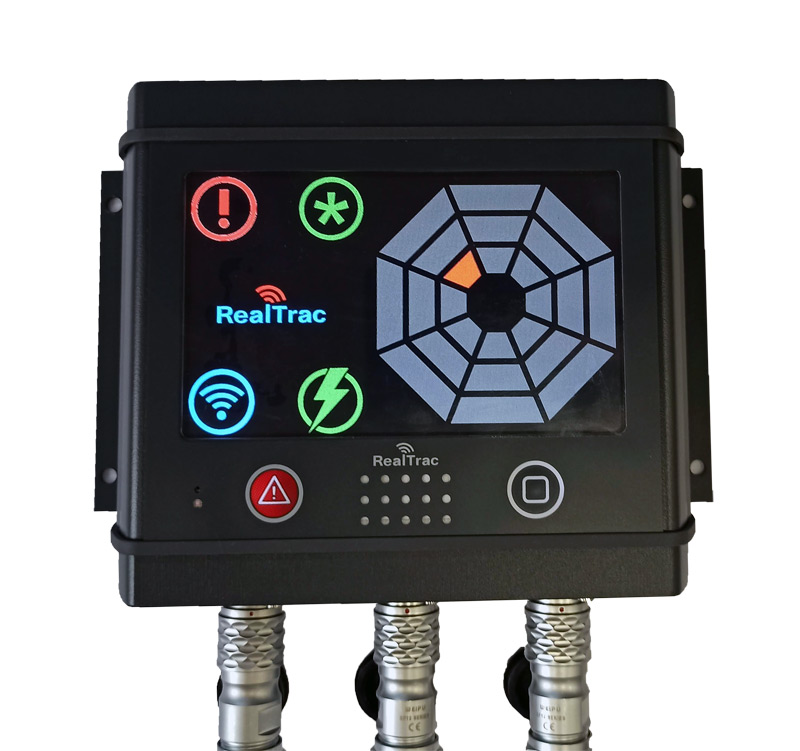

Дисплей PROD CAS 1000
Дисплей PROD CAS

Дисплей - устанавливается в кабину водителя и служит для визуальной оценки обстановки вокруг транспортного средства, получения оповещений об опасном сближении и контроля состояния системы.

Контрольный блок PROD CAS 1000
PROD CAS 1000 VCU

Блок контроля - устанавливается на транспорт и вычисляет расстояние от тега до антенн и направление движения тега. Определяет в какой из зон контроля находится тег и в зависимости от этого выводит на дисплей водителя информацию об объектах в различных зонах и включает свето-графические или звуковые сигналы оповещения.

Антенна PROD CAS 1000
Антенна PROD CAS

Антенна - устанавливается в количестве 4-6 штук в зависимости от размера и конфигурации горной техники и служит для обнаружения персональных тэгов (трекеров) или антенн, установленных на другой технике.


Режим автономной работы


Система имеет встроенное программное обеспечение и обладает абсолютной автономностью от других систем и сети передачи данных.

При реализации канала обратной связи, система может передавать данные о зафиксированных опасных сближениях, столкновениях и другую информацию на сервер системы RealTrac. Это позволяет производить последующий анализ инцидентов и построение отчетов о работе.



RealTrac Голосовая связь

Продукт предназначен для организации цифровой помехозащищенной подвижной голосовой связи на территории шахты с возможностью связи, как с диспетчером, так и с другими сотрудниками вне шахты.

Решаемые задачи

Продукт решает задачи подвижной голосовой связи в двух направлениях:

Подвижная голосовая связь шахтер-шахтер

Подвижная голосовая связь между горнорабочими осуществляется в рамках одного голосового канала на который настроены рации горнорабочих, находящихся в одной бригаде. При этом все переговоры записываются.

Подвижная голосовая связь шахтер-диспетчер

Голосовая связь между горнорабочим и диспетчером осуществляется по главному голосовому каналу (Канал 0). Благодаря возможности интеграции продукта RealTrac Голосовая связь с телефонной сетью предприятия диспетчер может переадресовать звонок от горнорабочего на любой телефон предприятия или сотовую/городскую телефонную сеть. При этом переговоры по главному голосовому каналу записываются.


Преимущества системы персональной голосовой связи для горнодобывающего предприятия


  • Цифровая радиосвязь, стабильно работает на всей территории шахты в зоне радиовидимости ближайшей точки доступа
  • Дальность работы от рации до точки доступа: до 500 метров
  • Рация привязывается к конкретному сотруднику на уровне интерфейса системы
  • Все переговоры записываются и хранятся на сервере
  • При наличии продукта RealTrac Позиционирование можно определить местоположение сотрудника, осуществляющего переговоры
  • Есть возможность аварийного оповещения о ЧП на все рации сотрудников (Канал 0) через систему подземной голосовой радиосвязи

Принцип работы голосовой связи и компоненты

Голосовой поток от раций передается на точки доступа по беспроводному каналу. Точки доступа по внутренней проводной сети передачи данных передают голосовой поток на сервер RealTrac App Server. Благодаря наличии в составе сервера программной АТС голосовой поток транслируется другому абоненту. Также голосовой поток может быть передан на SIP-телефоны или городскую/мобильную телефонную сеть.


Оборудование


Рация (интерком) PROD
Рация (интерком) PROD

Рация (интерком) – передает и принимает голосовой сигнал от точек доступа.

  • Класс защиты корпуса IP 54 и IP 67
  • До 50 цифровых каналов
  • Дальность между точкой доступа и интеркомом до 500 метров*

*- зависит от топологии, условий конкретного объекта и используемой технологии передачи данных

Шахтная точка доступа PROD

PROD POINT 510

Точка доступа – получает голосовой сигнал и передает его в проводном или беспроводном режиме на сервер системы RealTrac.

Программное обеспечение

В состав продукта RealTrac Голосовая связь входит серверное и клиентское программное обеспечение.

RealTrac Сервер

Получает цифровой голосовой трафик от точек доступа и обрабатывает его встроенной программной АТС.



RealTrac Клиент

Интерфейс для связи с рациями и управления работой системы голосовой связи.

  • Тонкий клиент, не требует установки дополнительного программного обеспечения на рабочее место диспетчера
  • С помощью интерфейса и голосовой гарнитуры можно осуществлять голосовую связь с горнорабочими оснащенными рациями
Аналитика и конструктор отчетов
Скриншот RealTrac ШАХТА 3.2


Преимущества системы RealTrac для подземной горной добычи


  • Соответствие требованиям Правил безопасности работ в шахтах России и СНГ;
  • Возможность интеграции с системами диспетчеризации и управления горнотранспортным комплексом и другими системами предприятия;
  • Использует существующую в шахте инфраструктуру;
  • Модульность системы RealTrac позволяет добавлять функционал по мере необходимости;
  • Интеграция с помощью открытого протокола (API), позволяет передавать данные в системы кадрового учета, АСУ ТП и другие;
  • Соответствует требованиям ГКРЧ.

Продукты от RealTrac Technologies сегодня это:


Количество трекеров использующихся в шахте

6000+

Отслеживаемых объектов

Количество оснащенных шахт

14+

Шахт, где развернута система RealTrac



Наши клиенты


Металлоинвест - Михайловский ГОК

Полиметалл

zapadnaya gold mining limited
