RealTrac Предотвращение столкновений транспорта и наезда техники на персонал



Продукт «RealTrac Предотвращение столкновений» - создан для определения факта опасного сближения объектов и их оповещения, для предотвращения столкновения техники и наезда транспортного средства на персонал.

Продукт включает в себя два направления контроля:

  1. Контроль сближений транспорт-транспорт
  2. Контроль сближений транспорт-человек







Направления контроля

Транспорт-транспорт

  • Фиксирует факт опасного сближения транспортных средств
  • Оповещает о возможности столкновения
  • Сокращает простои вызванные столкновениями транспорта
  • Обеспечивает безопасность движения в условиях плохой видимости

Транспорт-человек

  • Фиксирует факт нахождения человека на траектории движения транспорта
  • Оповещает о нахождении человека в опасной зоне
  • Способствует снижению травматизма связанного с наездом техники на людей


Зоны контроля опасных сближений

После установки на транспортное средство или другую технику (ВШТ, ПДМ, шахтный самосвал, погрузчик, буровая установка) оборудования продукта "RealTrac Предотвращение столкновений" вокруг него формируется 3 зоны контроля.

RealTrac Предотвращение столкновений - Зона Внимание

Зона «Внимание»

Предупреждает работников о наличии транспорта, техники и пр. на малом расстоянии.

Служит для детектирования возможного опасного сближения и позволяет обратить внимание сотрудников на факт сближения с другим объектом.

  • Световая индикация
    • Индикатор на дисплее водителя в автомобиле
    • Светодиод на персональном теге
  • Звуковая индикация
    • Повторяющийся звуковой сигнал внутри кабины

RealTrac Предотвращение столкновений - Зона Опасность

Зона «Опасность»

Фиксирует опасное сближение и привлекает внимание работников, может замедлять технику и транспорт.

Служит для оповещения о возможной аварии и позволяет обратить внимание сотрудников на факт сближения с другим объектом.

  • Световая индикация
    • Индикатор на приборной панели водителя в автомобиле
    • Светодиод на персональном теге
    • Проблесковый маячок на внешней стороне кабины
    • Моргание желтых габаритных огней на транспортном средстве
  • Звуковая индикация
    • Повторяющийся частый звуковой сигнал внутри кабины
  • Вибрация
    • Повторяющаяся вибрация на теге

RealTrac Предотвращение столкновений - Зона Авария

Зона «Авария»

Генерирует сигнал тревоги в условиях чрезвычайной ситуации или при экстремально опасном сближении, может останавливать технику и транспорт.

  • Световая индикация
    • Аварийные проблесковые маяки на автомобиле
    • Светодиод на персональном теге
  • Звуковая индикация
    • Сирена на автомобиле
    • Гудок на автомобиле
  • Вибрация
    • Непрерывная вибрация на персональном теге

Вход техники и сотрудников в каждую из зон контроля включает различные способы оповещения. Это позволяет привлечь внимание персонала к факту опасного сближении транспорта и людей и избежать возможной аварийной ситуации.


Зоны контроля вид сбоку

RealTrac Предотвращение столкновений - Зоны безопасности вид сбоку

Зоны могут быть настроены на обнаружение других объектов на разной дальности от транспортного средства или техники.


Зоны контроля вид сверху

RealTrac Предотвращение столкновений - Зоны вид сверху

Также зоны могут иметь различную форму и учитывать особенности той или иной техники и установленного на нее оборудования.


Ключевая особенность продукта RealTrac Антинаезд

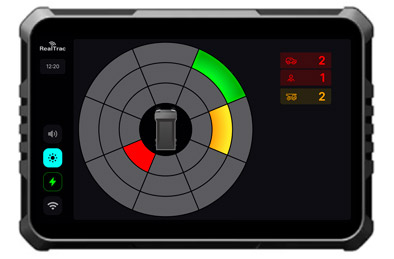

3-х зональный дисплей водителя для постоянного визуального контроля обстановки вокруг транспортного средства, позволяющий зафиксировать опасное сближение с другим объектом и предпринять меры по предотвращению столкновения или наезду.

Дисплей показывает работоспособность системы, а наличие кнопок позволяет отправить сообщение об аварии или подтвердить какое либо действие.

Справа показана работа зон контроля и вход и выход объекта в различные зоны контроля.

Зона Внимание

PROD CAS 1000 VOD Alert zone

Другой объект находится справа от техники по ходу движения в зоне "Внимание".

Зона Опасность

PROD CAS 1000 VOD Зона Опасность

Объект приблизился к технике на близкую дистанцию и вошел в зону "Опасность". Включается звуковое оповещение и на дисплее начинает редко моргать знак "Внимание".

Зона Авария

PROD CAS 1000 VOD Зона Авария

Объект приблизился к технике на опасную дистанцию, вошел в зону "Авария" и возможно столкновение. Включается постоянное звуковое оповещение и на дисплее часто моргает знак "Внимание".


При этом к системе предотвращения столкновений RealTrac можно подключить фонари, проблесковые маяки и оборудование для звукового оповещения. Это позволит системе с их помощью оповещать технику и персонал о входе в зоны "Внимание", "Опасность", "Авария".

Слева представлено видео, в котором демонстрируется работа зон контроля опасных сближений и включение габаритных огней в зависимости от того, в какой зоне находится сотрудник.


Преимущества продукта RealTrac Предотвращение столкновений


Плюсы продукта RealTrac Промышленный Wi-Fi - Защита от пыли и воды по стандарту IP67

Работа в любых погодных условиях и агрессивной среде

Оборудование входящее в состав продукта имеет защиту IP67, IP69, что позволяет применять ее в любых погодных условиях, агрессивной среде с большим количеством пыли и при большом спектре рабочих температур.

Улучшение системы до сверхточного решения без замены оборудования

Для работы продукта не требуется соединение с сервером или сетью Интернет

Продукт детектирует опасное сближение и отправляет оповещения объектам вокруг независимо от условий и наличия подключений к серверу или сети Интернет. Это позволяет использовать его в любых условиях.

Динамические зоны контроля вокруг техники

Динамические зоны: настраиваемая форма, размер и положение зон контроля, в зависимости от ситуации

Вы можете указать любую форму, размер и положение зон, в зависимости от типа техники, условий эксплуатации и требований промышленной безопасности. Также зоны контроля могут меняться при изменении направления движения или включения навесного оборудования или рабочего инструмента.


Сферы применения RealTrac Предотвращение столкновений



Компоненты продукта RealTrac Предотвращение столкновений


Оборудование для сотрудников и горнорабочих

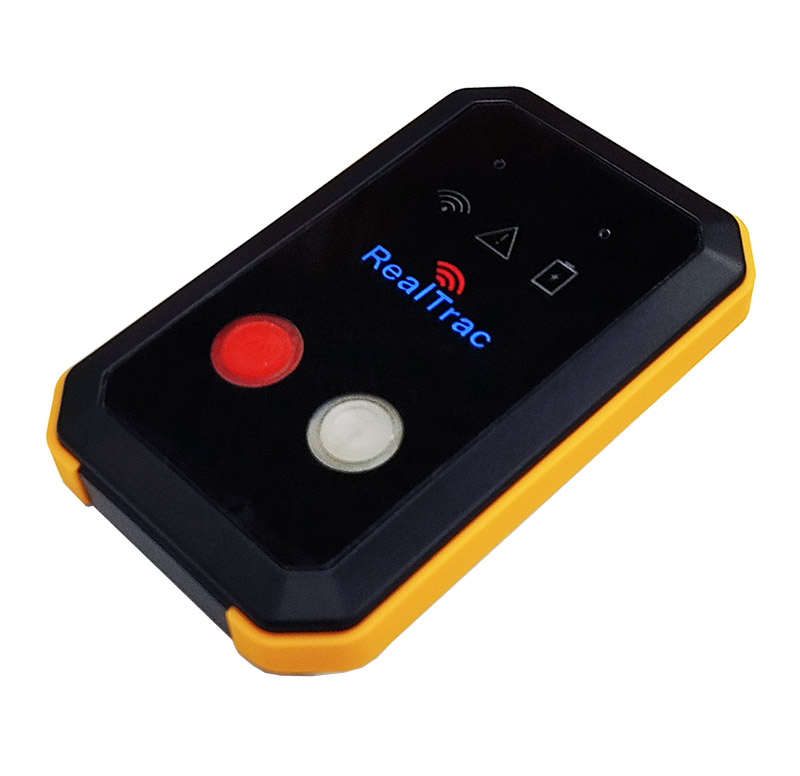

BASE TAG 302 в шахтном фонаре

Персональный тег (трекер) - выдается сотрудникам компании и с его помощью определяется местоположение рабочего относительно транспортного средства с установленными антеннами системы предотвращения столкновений. Тег может быть, как встроен в шахтный фонарь, так и выполнен в виде отдельного носимого устройства.


Оборудование для транспортных средств


PROD CAS 1000 VODPROD CAS 1000 VOD

Дисплей - устанавливается в кабину водителя и служит для визуальной оценки обстановки вокруг транспортного средства, получения оповещений об опасном сближении и контроля состояния системы.

PROD CAS 1000 VCU

PROD CAS 1000 VCU

Блок контроля - устанавливается на транспорт и вычисляет расстояние от тега до антенн и направление движения тега. Определяет в какой из зон контроля находится тег и в зависимости от этого выводит на дисплей водителя информацию об объектах в различных зонах и включает свето-графические или звуковые сигналы оповещения.

PROD CAS 1000 VBU

PROD CAS 1000 VBU

Антенна - устанавливается в количестве 4-8 штук в зависимости от размера и конфигурации транспортного средства и служит для обнаружения других антенн или персональных тэгов (трекеров).


Наши клиенты


Металлоинвест - Михайловский ГОК

Samsung

zapadnaya gold mining limited


Награды


Награда ГК "РТЛ Сервис" на выставке Уголь России и Майнинг 2018 3 место и бронзовая медаль в категории инновационные технологии для обеспечения промышленной безопасности в горной добыче

Бронзовая медаль ГК РТЛ Сервис на выставке Уголь России и Майнинг 2018 за продукт RealTrac Предотвращение столкновений

Продукт RealTrac Предотвращение столкновений получил бронзовую медаль на выставке "Уголь России и майнинг 2018" в категории "Разработка и внедрение технических средств обеспечения безопасности жизнедеятельности"

Уголь России и майнинг - крупнейшая в России и СНГ специализированная выставка технологий горных разработок.


Сертификаты, патенты и лицензии



Таможенный союз. Декларация соответствия 004 и 020 для системы RealTrac

Декларация о соответствии ТР ТС 004 и 020

Сертификат соответствия ГОСТ 24754-81 на систему RealTrac

Сертификат соответствия системы локального позиционирования RealTrac ГОСТ 24754-81

Патент на способ локации радиоузла и средства локации радиоузла в системе RealTrac

Патент на способ локации радиоузла и средства локации радиоузла RTL SERVICE LIMITED
